輕量化競賽：拓撲優化在鋁型材機架減重設計中的應用實例
在工業裝備輕量化競賽中，拓撲優化技術為鋁型材機架減重提供了創新解決方案。以某自動化設備機架設計為例，原結構采用常規方管鋁型材焊接框架，重量達85kg，存在材料冗余和應力分布不均問題。通過引入拓撲優化技術，設計團隊成功實現減重30%以上的目標，同時保持結構剛度和承載能力。
具體實施分為三個階段：首先基于有限元分析建立初始模型，明確機架承受的靜載荷（2000N工作載荷）與動載荷（±0.5g振動加速度）邊界條件。隨后采用變密度法進行拓撲優化計算，通過軟件迭代求解，識別出低效材料分布區域。優化結果顯示：立柱底部30%區域和橫梁中部40%區域的應力值低于材料許用應力的15%，具備減重空間。

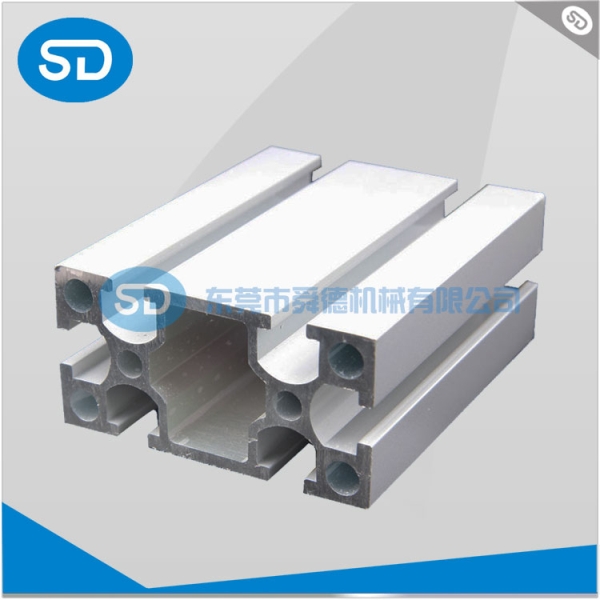

基于優化結果進行結構重構：將實心方管改為異型空心截面，在應力集中區域增設三角形加強筋；關鍵連接部位采用3D打印拓撲優化節點，使傳力路徑更符合力學規律。重構后機架重量降至58kg，靜態剛度提升12%，一階固有頻率從45Hz提高至52Hz。經振動臺測試，優化結構在5-500Hz掃頻工況下未出現共振現象。
該案例表明，拓撲優化技術可突破傳統經驗式設計局限，通過材料智能分布實現"減重不降性能"的目標。結合鋁型材的可加工性和輕質特性，該方案降低材料成本18%，為裝備輕量化提供了可復用的技術路徑。未來隨著增材制造工藝的成熟，拓撲優化在復雜結構件中的應用將更具經濟性。
